日産 セドリック/グロリア Y30 エバポレーター

日産 セドリック / グロリア　

エバポレーター再生修理（Before)

昭和62年式 型式 VUY30

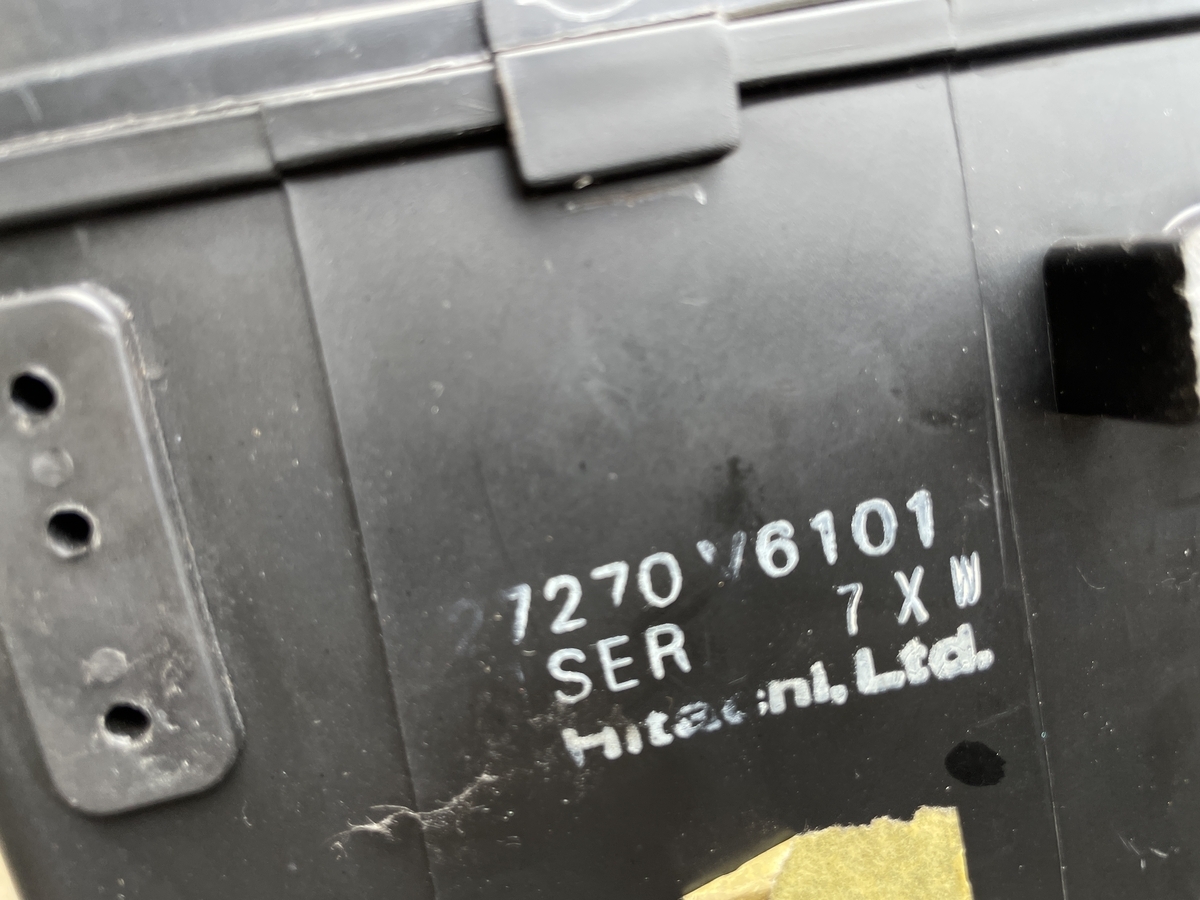

日立製 ユニット品番 27270-V6101

対応品番 27280-V5001

Y30エバポレーター 形状違いで数種類あるようですが、

現在は全て廃盤のようです。

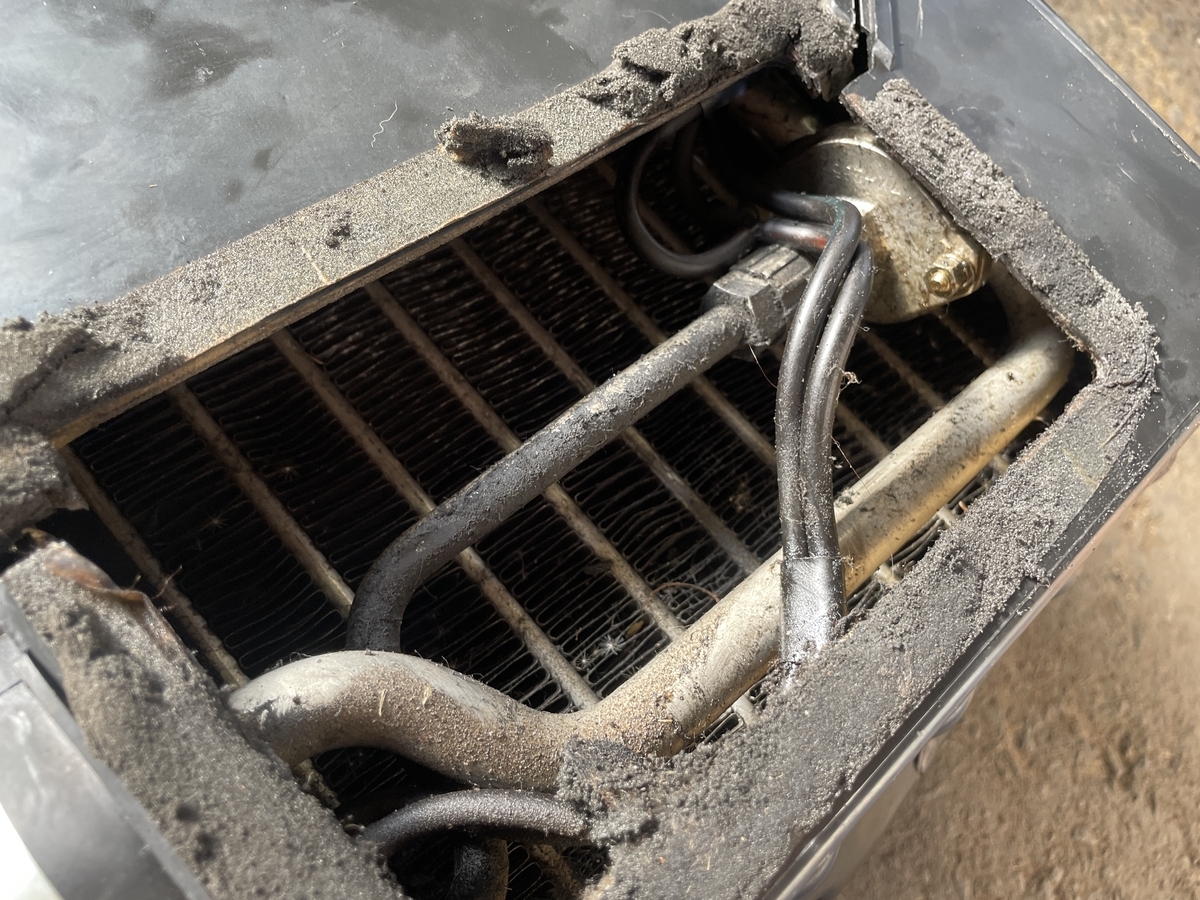

コア部分からガス漏れでオイルが付着しています。

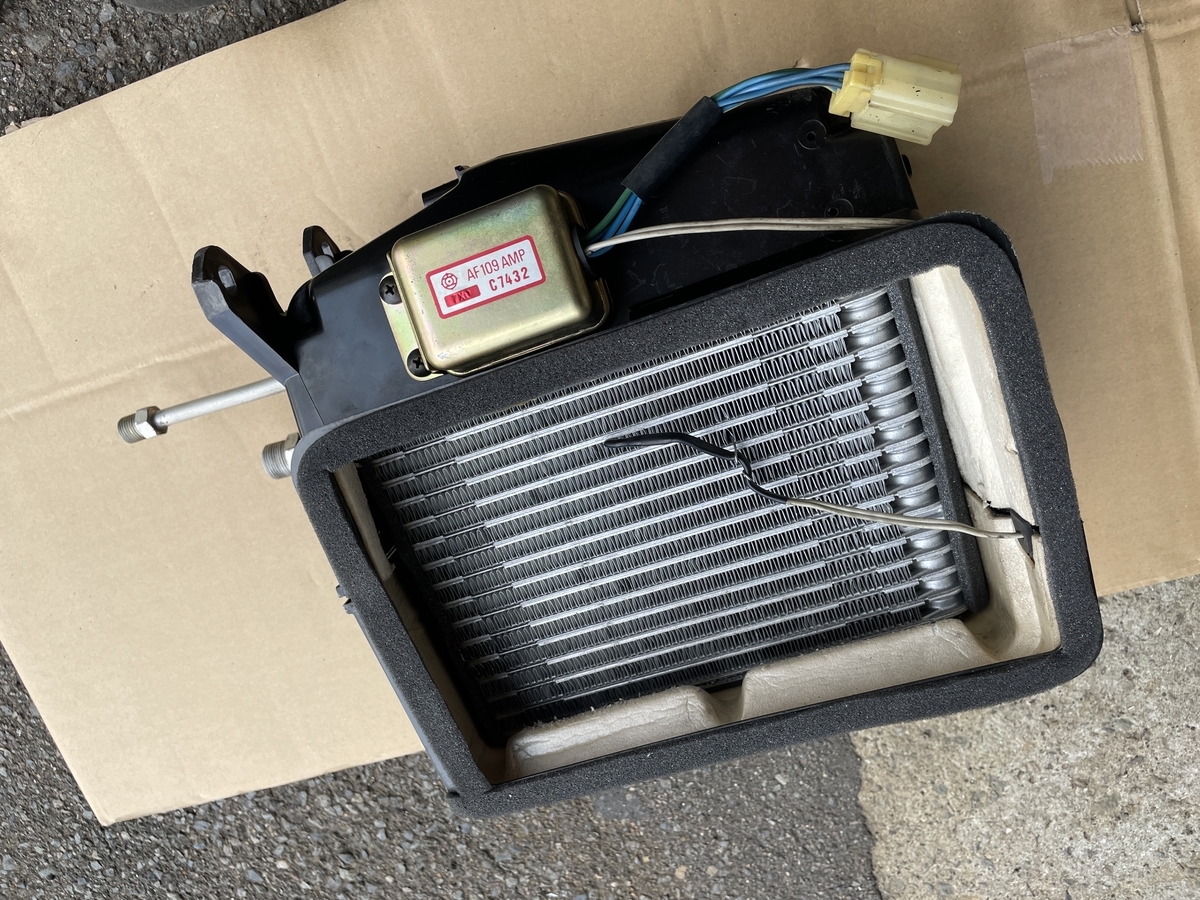

完成画像（After)

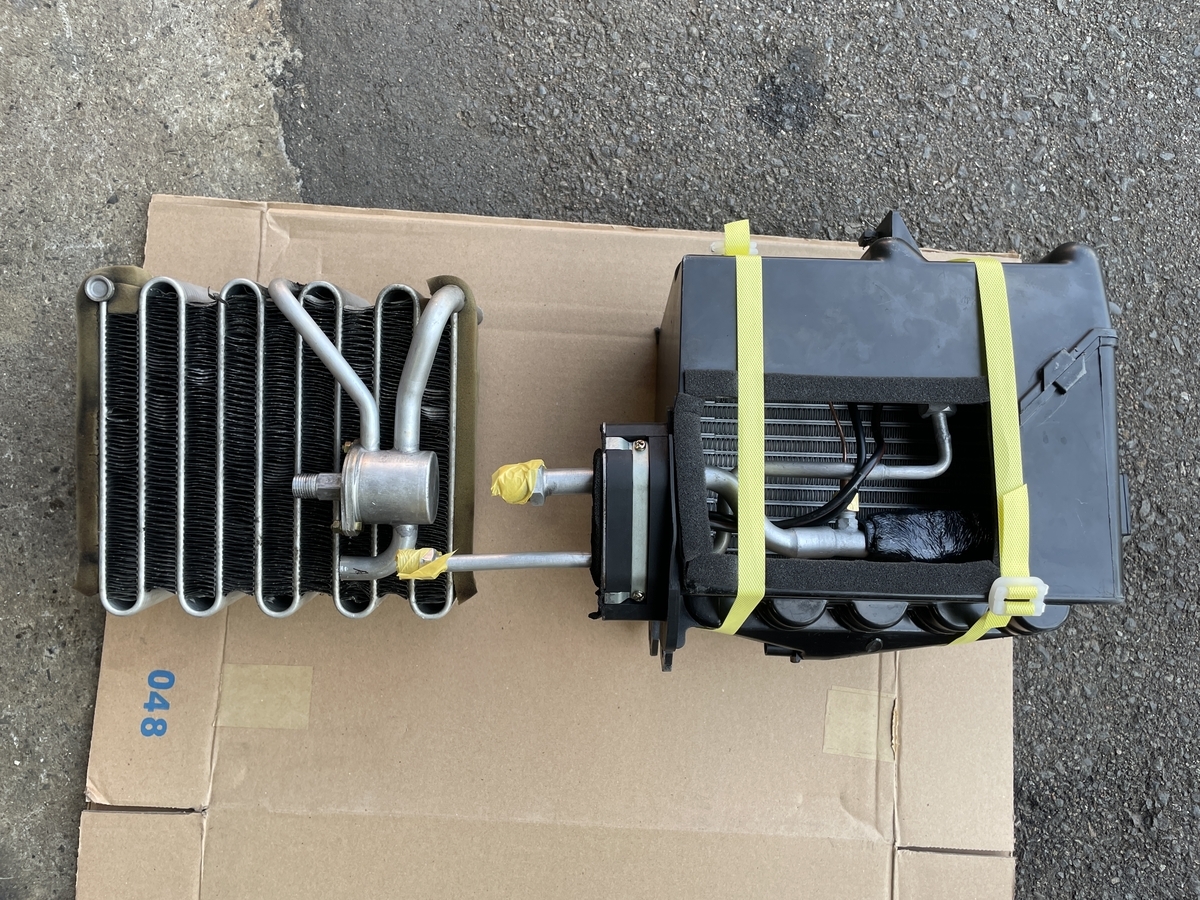

劣化したコアとエキパンは、

形状は純正と違いますが、

サイズが近い新品を加工して交換しました。

元々付いていたコアはサーペンタイプ

今回使用したコアはドロンカップタイプ

ユニットケースにきちんと収まるように、

工夫してして取り付けてあります。

ここで参考までに、

エバポレータータイプの紹介

• エバポレータの構造にはいくつかの代表的なタイプがあり、その形状や製造方法の違いによって、重量、コスト、放熱性能、熱交換効率などの特徴が大きく異なります。ここでは、歴史的に用いられてきたサーペンタイプ（Serpentine Type）と、現在主流となっているドロンカップタイプ（Drawn Cup Type）について、その構造と特徴を整理します。
• サーペンタイプ（Serpentine Type）
• 構造：1本の長いチューブを、ヘビ（serpent）のようにくねくねと曲げて作られた構造のタイプです。
• 特徴：
• 構造がシンプルで、生産しやすい。
• 1970年代から、エバポレータの主流として使われてきた。
• 冷媒が通る経路が長い。
• 2. ドロンカップタイプ（Drawn Cup Type）
• 構造：「カップ」状に成形したアルミ板を積み重ね（Drawn Cup積層型）、その間にフィンを挟み込む構造です。
• 特徴：
• サーペンタイプに比べて、軽くでき、コストも抑えやすい。
• 放熱性能や熱交換効率に優れている。
• 1980年代後半以降、エバポレータの主流として広く用いられるようになった。

日産セドリック グロリア

Y30用　クーラー エバポレーター

ガス漏れなどでお困りでしたら、

お気軽にお問合せください。
