イセキ ハーベスタ HDM550 ラジエーター

イセキ ハーベスタ (脱穀機）ラジエーター再生修理（Before)

型式 HMD550

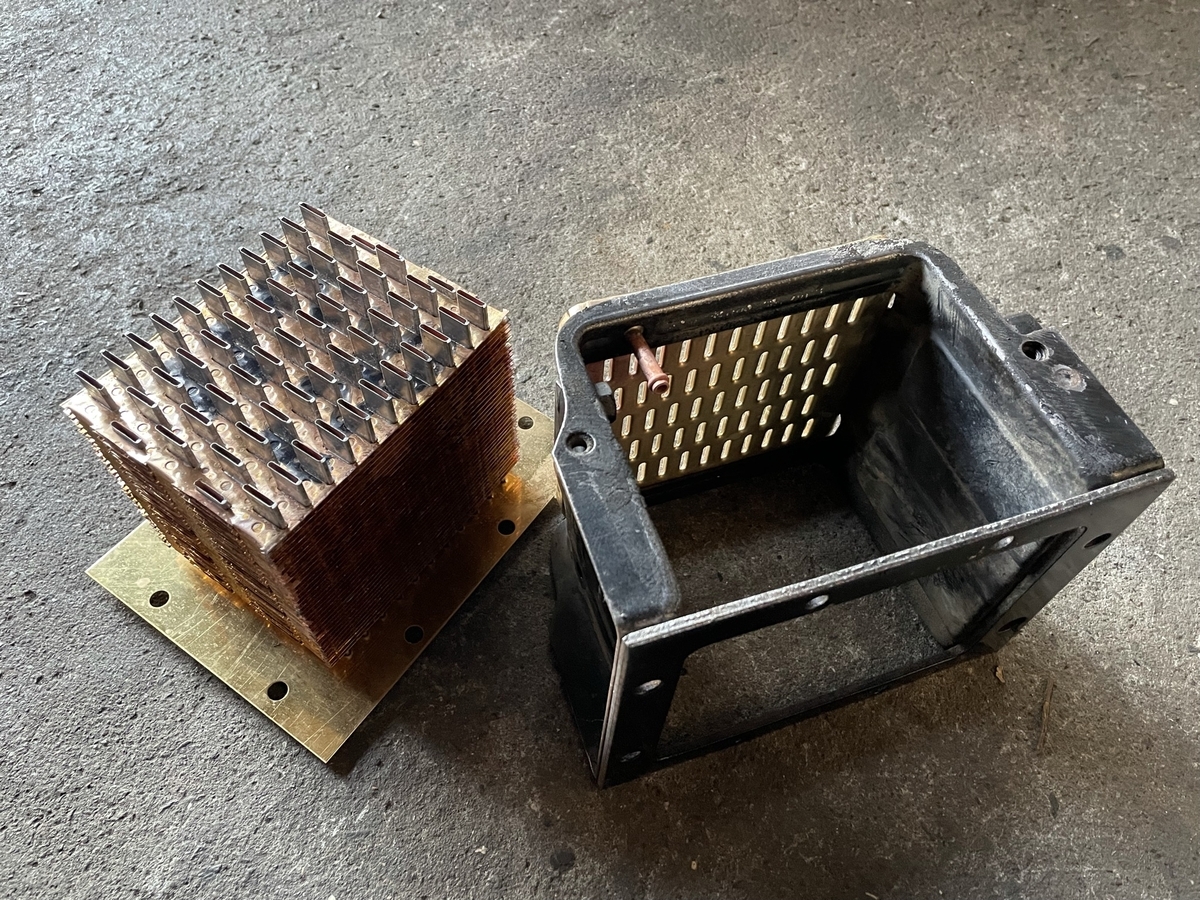

コア部分は元々付いていた、

純正品ではないようですが、

漏れています、、、

元々の仕様は不明ですが、

プレートフィン片寄4列仕様の社外コアで、

コア交換されているようです。

片寄コアの場合、

隙間が広い側のプレート強度が落ちてしまい、

内部からの圧力で歪みやすくなりますので、

こちらでは今回5列仕様で製作しました。

コアの厚みが増えプレートの隙間が前後均等になり、

プレートの片寄を無くすことで強度が上がり、

5列になることでチューブの本数が増え、

冷却水の容量が上がることで、放熱性能も上がります。

完成画像（After)

ヰセキ ハーベスタ HDM550

ラジエーターからの漏れでお困りでしたら、

お気軽にお問い合わせください。
